ESDТестер антистатичного браслета

1. Технічні параметри тестера браслета

SL-035

2. Інструкції з експлуатації:

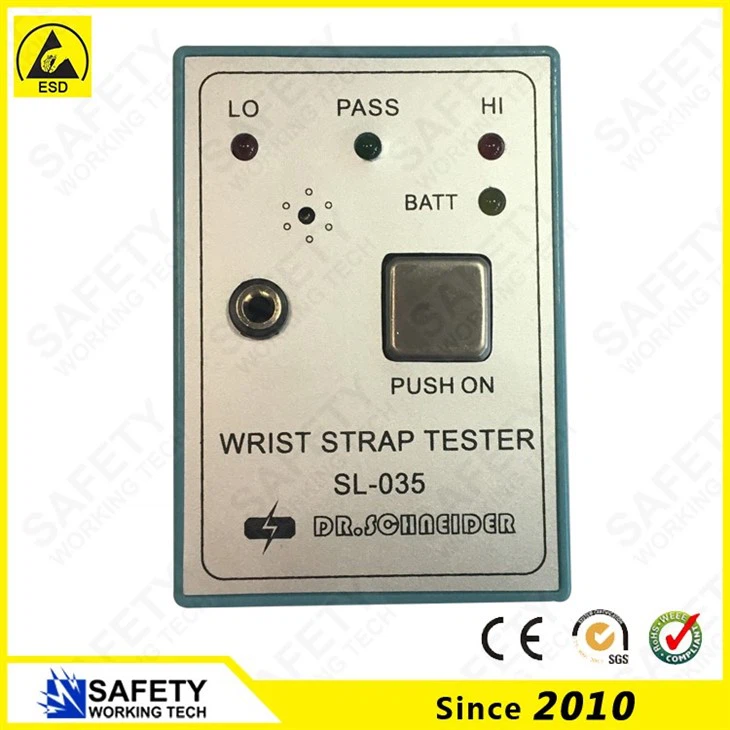

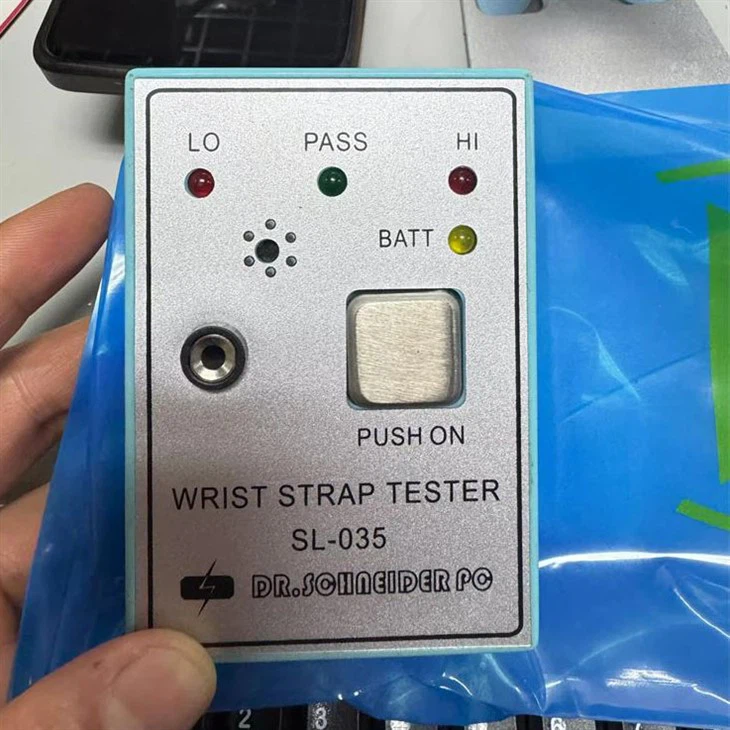

Тестер Dr Schneider PC SL-035 призначений для швидкого та багаторазового виконання (функціонального) тестування персональних пристроїв заземлення ESD.

Цей продукт використовується як один із інструментів перевірки для завершення впровадження «6.1.3.2 «Відповідність вимогам перевірки, а перевірка також включає щоденну перевірку планів технічних вимог тощо» у параграфі ANSI ESD S20.20.

Параметри тестування були попередньо встановлені на заводі, але перед використанням їх необхідно налаштувати, щоб вони відповідали вашим власним параметрам. Модель SL-035 проста і зручна в експлуатації. Зелений світловий сигнал нагадує користувачеві, що все нормально. Червоне світло і звукове повідомлення вказують на те, що опір ланцюга занадто високий або занадто низький.

3. Перевірка браслета
Цей тест перевіряє наявність шляху між оператором, браслетом і проводом заземлення.

Під час носіння браслета вставте кінець штекера (шнура) у гніздо на передній панелі тестера.
Натисніть кнопку тестування, щоб запустити тестер, і тестер можна запустити протягом 2-3 секунд.
Примітка: під час тестування переконайтеся, що випадково не торкнулися металевих частин.

Світиться зелений світлодіодний індикатор «Normal (PASS)», який вказує на те, що зап’ястя та дріт заземлення функціонують належним чином.
Якщо загоряється світлодіод «LO» або «HI» і лунає звуковий сигнал, власник браслета повинен негайно перевірити, чи пристрій ремінця в нормі.
Випробувальний опір браслета має бути не менше 750 кОм, нормальний діапазон – 750 кОм-10МОм, а максимальний – не більше 10 МОм.

Поверхневий опір	Світловий дисплей	Результат
800 КОм до 10 М Ом	Горить зелене світло	нормально нормально
Більше 10M Ом	Горить жовте світло	ПРИВІТ Високий
Менше 750K Ом	Горить червоне світло	LO Низький
