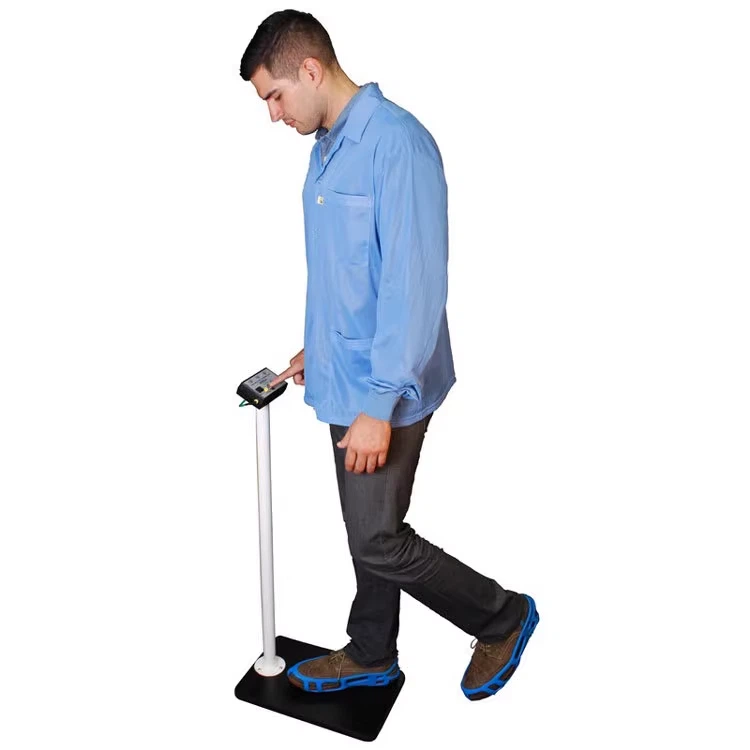

Як виміряти статичну електрику в продукті
1. Методи:
Зазвичай використовувані методи вимірювання високого опору - це прямий метод і порівняльний метод.
Прямий метод передбачає вимірювання постійної напруги, що прикладається до зразка, і струму, що протікає через нього, для визначення опору зразка. До прямих методів в основному відносяться метод гальванометра і метод підсилення постійного струму (метод вимірювача високого опору). До порівняльних методів в основному відносяться метод гальванометра і мостовий метод.
2. Точність:
Для резисторів більше 10 Ом (10 Ом) похибка приладу повинна бути в межах ±20%; для резисторів не більше 10 Ом (10 Ом) похибка приладу повинна бути в межах ±10%.
3. Захист:
Ізоляційний матеріал, який використовується у вимірювальних приладах, як правило, має лише властивості, подібні до матеріалу, що вимірюється. Помилки тесту у зразку можуть бути викликані наступним:
① Блукаючі струми, спричинені зовнішніми паразитними напругами. Їх величина зазвичай невідома, і вони демонструють дрейфові характеристики;
② Ізоляційний матеріал вимірювальної схеми підключається паралельно опору зразка, стандартному резистору або приладу для вимірювання струму.
Використання високо{0}}ізоляції може зменшити похибки вимірювань, але цей метод робить інструмент дорогим і громіздким, і все одно не дає задовільних результатів для зразків із високим{1}} опором. Більш задовільним методом покращення є використання технології захисту, яка передбачає розміщення захисних провідників у всіх основних точках ізоляції для перехоплення блукаючих струмів, які можуть спричинити помилки; ці провідники з’єднані разом, щоб утворити систему захисту, утворюючи три-мережу з вимірювальними клемами. Якщо електропроводку підключено належним чином, усі блукаючі струми від зовнішніх паразитних напруг відводяться системою захисту нижче ланцюга вимірювання, що значно зменшує ймовірність помилок.
Електролітичний потенціал, контактний потенціал або термоелектричний потенціал між захищеним і захищеним висновками системи можна компенсувати, коли вони малі, запобігаючи їх виникненню значних помилок у вимірюванні.
Під час вимірювання струму, оскільки опір між захищеною та захищеною клемами, підключеними паралельно до пристрою вимірювання струму, може вносити похибки, перший має бути принаймні в 10 разів, а краще в 100 разів, вхідний опір пристрою вимірювання струму. У мостовому методі захищені клеми та вимірювальні клеми мають приблизно однаковий потенціал. Однак стандартний резистор в мосту підключається паралельно опору між незахищеним і захищеним висновками; отже, останній повинен бути принаймні в 10 разів, а краще в 20 разів, ніж стандартний резистор.
Перед початком тесту відключіть джерело живлення та зразок для попереднього вимірювання. Обладнання має показувати нескінченний опір у межах свого діапазону чутливості. Устаткування можна перевірити на належне функціонування за допомогою стандартних резисторів із відомими значеннями.
Об'ємний питомий опір
Для вимірювання питомого об’ємного опору використовувана система захисту повинна мати можливість компенсувати похибки, спричинені поверхневим струмом. Для зразків із незначним поверхневим витоком захист можна зняти під час вимірювання питомого об’ємного опору.
Ширина зазору на поверхні зразка між захищеним і вимірювальним електродами має бути рівномірною, а зазор має бути якомога меншим, не викликаючи помилок вимірювання через поверхневий витік; у практичному застосуванні мінімум становить 1 мм.
Поверхневий питомий опір
Для визначення питомого поверхневого опору використовувана система захисту повинна максимально компенсувати вплив питомого об’ємного опору.
